PCB FILTRO ATTIVO PER DIFFUSORI (COPPIA)

Progetto dell'ing. Pierluigi Marzullo

Costruire HiFi n° 246 - 247 - 248 - 250 - 253 - 254 - 256 - 258 - 260 - 262 - 264

Scheda destinata principalmente ai diffusori principali, equipaggiata con due moduli Piggyback (HPF per filtro passa-alto e LPF per filtro passa-basso). Con la XPF è possibile realizzare filtri passa-alto per regolare il taglio dei diffusori principali in modo da ottimizzare la transizione con il sub-woofer. Con la stessa scheda si possono anche implementare dei filtri passa-basso utilizzando il modulo Piggyback fornito a corredo.

Per due diffusori serve la coppia di schede.

Le schede sono già predisposte per essere facilmente separate, attraverso degli intagli o dei forellini, come si può notare nell'immagine sopra.

Errata corrige

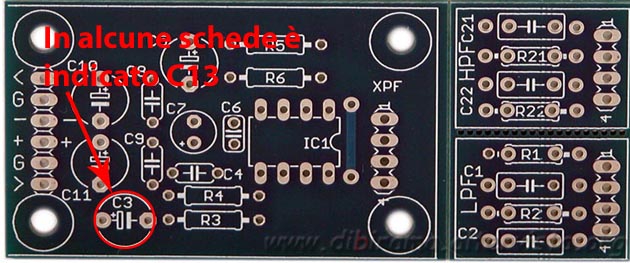

In alcune schede il condensatore C3 è erroneamente indicato come C13. E' solo un errore di stampa.
