DIRTY LULÙ

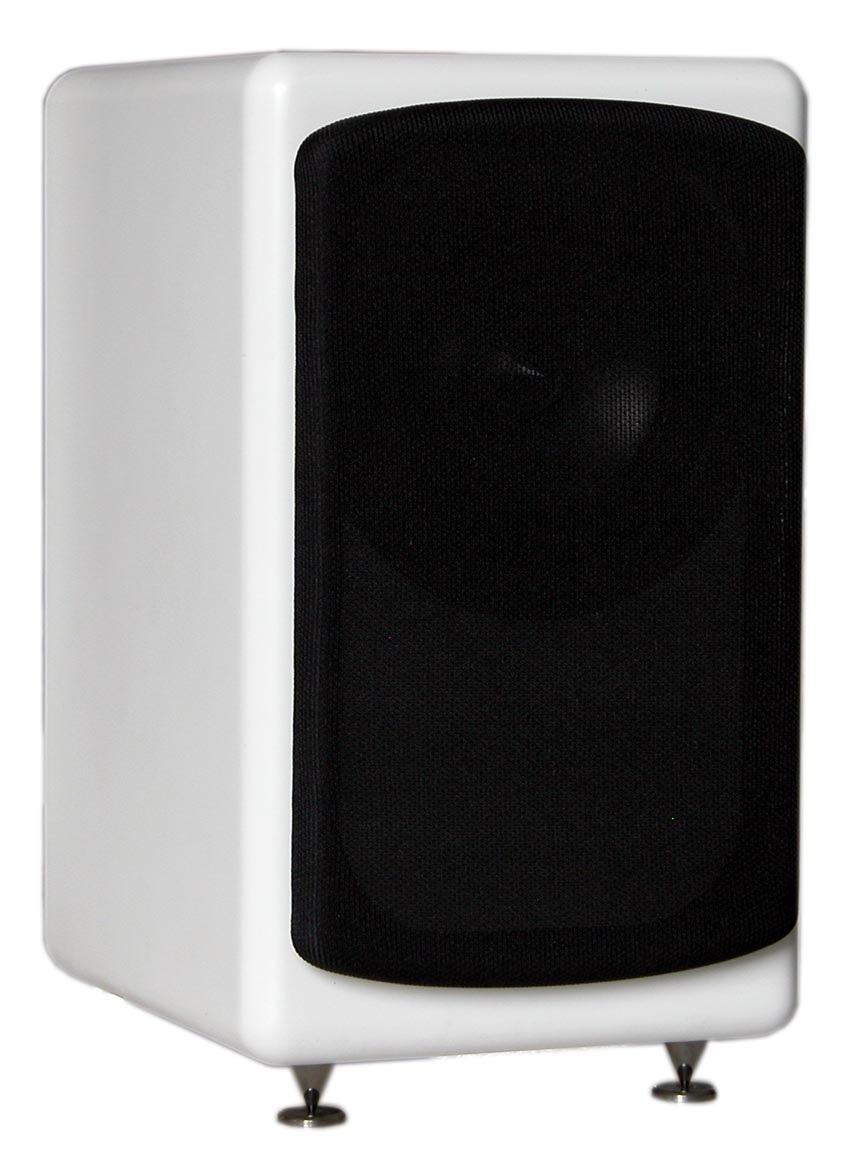

| Versione con zoccolo | Versione con piedini |
 |
  |
Minidiffusore da libreria o da stand, monovia, bass-reflex

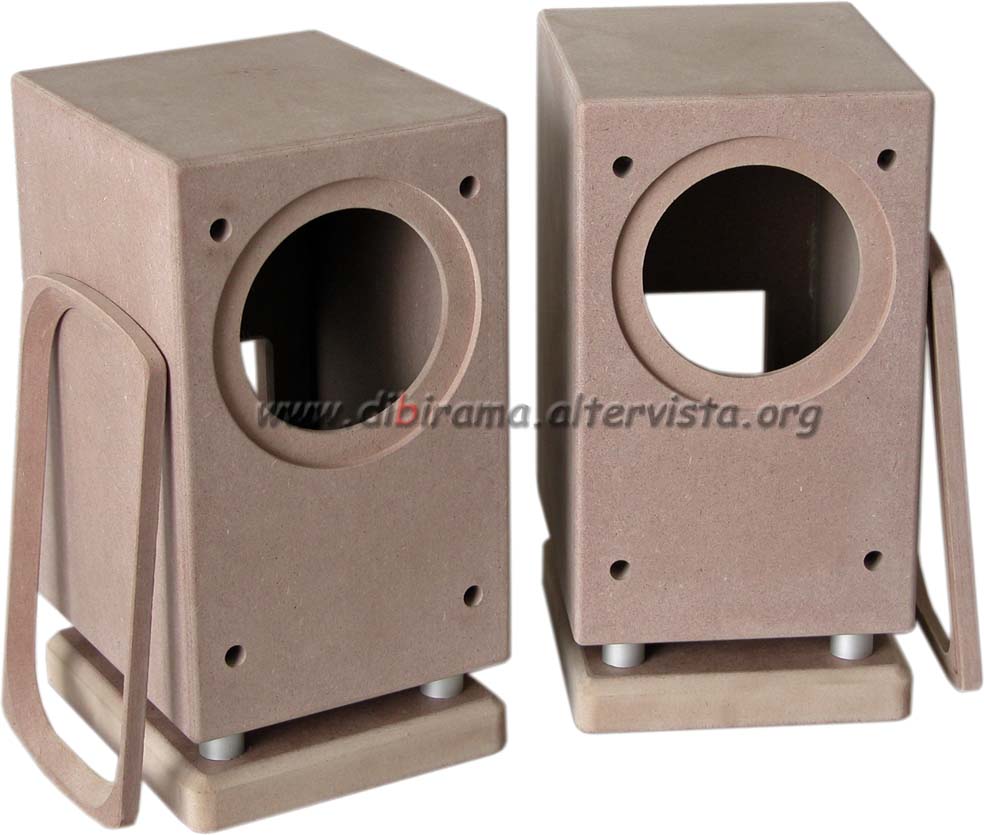

Kit cabinet grezzo in MDF per Dirty Lulù
| Cabinet completo | Particolare fresatura | Anteriore e posteriore |
 |
 |
 |
| Particolare mascherina | Particolare base inferiore maggiorata |
 |
 |
Progetto pubblicato su Costruire HiFi n° 183.
I materiali elencati compongono il KIT standard. Le quantità vanno scelte in base al numero di diffusori da realizzare. Il KIT può essere composto e personalizzato a piacere, omettendo eventuali articoli che si possiedono già o inserendone altri di qualità più elevata, sia per gli elementi del cross-over, che per gli accessori.
In questo kit, il livello d'intervento della cella LRC può essere tarato finemente attraverso i resitori proposti nella lista materiali.
|
Elenco materiali per coppia |
|
| n° 2 - W4-1337SDF Full-range 4" | n° 2 - Induttore 1 mH, ferrite, diam. 1mm |
| n° 2 - Morsettiera VS10 | n° 2 - Condensatore 10 uF, polipropilene |
| m 1 - Guarnizione neoprene adesiva 3 mm | n° 2 - Resistore 12 Ohm, 10 W, Mox |
| n° 1 - Fonoassorbente poliestere | n° 2 - Resistore 10 Ohm, 10W, Mox |
| n° 1 - Tela acustica nera | n° 2 - Resistore 8.2 Ohm, 10 W, Mox |
| m° 1 - Cavo OFC 2.5 mm | n° 2 - Resistore 6.8 Ohm, 10 W, Mox |
| n° 2 - Tubo PTD35L120 (BR30HP) | n° 2 - Resistore 5.6 Ohm, 10 W, Mox |
| n° 8 - Clips D10 | n° 1 - Basetta millefori 10x16 cm |
| n° 6 - Inserti filettati M6 (già nel mobile) | Opzionali |
| n° 6 - Viti M6x50 mm testa svasata | n° 2 - Cabinet MDF grezzo già assemblato |
| n° 6 - Piedini punta + sottopunta (vers. Spike) | n° 8 - Vite legno 4x25 mm testa brugola nera |
| n° 6 - Distanziali 18x16 o 18x25 mm (HxD) | n° 8 - Vite legno 3x16 mm testa croce |
Dirty Lulù
1 mH, Ø 1 mm
Induttore ferrite 1 mH, 1 mm,
0.21 Ohm, 40x22 ...
10 Ohm, 10 W, 5%, MOX
SCONTO QUANTITA'
10 µF MKP Jantzen
Condensatore Cross Cap MKP 10 µF, 400 V 5% assiale, 26x36 ...
12 Ohm, 10 W, 5%, MOX
SCONTO QUANTITA'
5.6 Ohm, 10 W, 5%, MOX
SCONTO QUANTITA'
6.8 Ohm, 10 W, 5%, MOX
SCONTO QUANTITA'
8.2 Ohm, 10 W, 5%, MOX
SCONTO QUANTITA'
Cabinet MDF Dirty Lulù
Cabinet assemblato kit Dirty Lulù
Prezzo per singolo ...
Cavo 2x2.5 mmq
Cavo potenza bipolare, OFC, bipolare, prezzo al metro
Clips D10
Clips D10 in plastica maschio/femmina per pannello frontale
Distanziale alluminio 18x16mm
Distanziale alluminio
H18mm, Ø16mm
Distanziale alluminio 18x25mm
Distanziale alluminio
H18mm, Ø25mm
FBU30 - Poliuretano bugnato celle aperte
Fonoassorbente bugnato spess. 30mm, 25Kg/m3, 100x50 ...
Guarnizione neoprene 20x3 mm
Guarnizione adesiva. Prezzo al metro.
Inserto cilindrico da legno, filetto M6
Testa a brugola, fissaggio piedini, viti, altoparlanti, ...
PCBMF1016 Basetta millefori
Basetta millefori, vetronite, 10x16 cm, passo fori 2.5mm
Punta + sottopunta SP02
Assieme punta + sottopunta, Ø 16 mm, H 26 mm, perno M6
TB SPEAKERS W4-1337SDF
Full-range 4", titanio, ferrite, 8 Ohm, 50 Wmax
Tessuto acustico nero
Tessuto acustico nero, trama nido d'ape, 140x70 cm
Vite 4x16 testa brugola nera
Vite da legno, nera 4x16 mm
Testa a brugola
Vite zincata M6, 50mm
Vite passante zincata testa svasata, M6, lung. 50 mm
VS10 - Vaschetta 2 morsetti
Morsettiera rettangolare ABS, terminali vite dorati e ...
Ø30mm PTD35L120
Tubo reflex polistirene tronco-conico
Ø 29-35 mm, L 123 ...
