IMPOSTAZIONE DEI PARAMETRI DI THIELE E SMALL (SOLO PER I WOOFER)

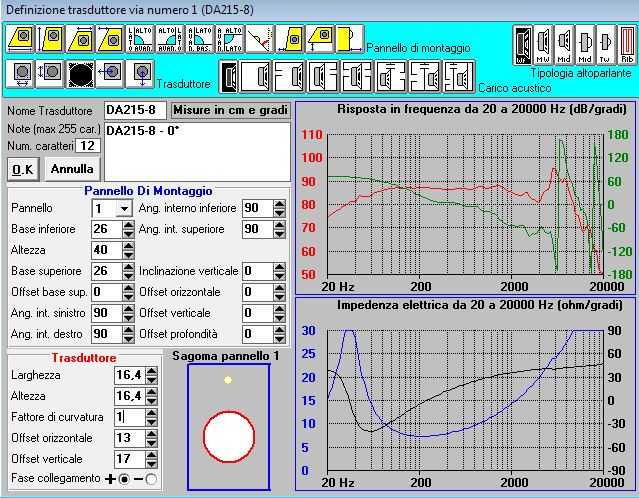

da215-8 diametro utileApriamo il data sheet del nostro DA215-8. Dalla superficie SD, attraverso una sofisticatissima serie di calcoli, ricaviamo il diametro utile. Torniamo in Audio for Windows e impostiamo il diametro nell'apposito campo "Larghezza" e "Altezza". Ricordiamo che il diametro utile non è quello del cestello, ma quello da metà della sospensione a metà della sospensione.

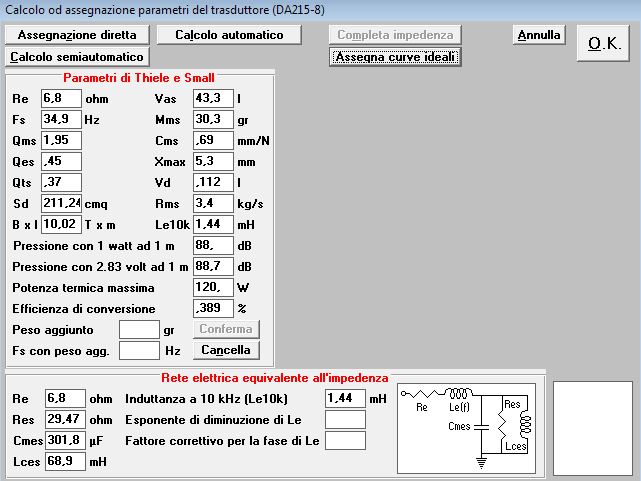

da215-8 inserimento parametriClic sul menù "Parametri", inseriamo i valori corretti. Per la "Potenza termica massima" conviene inserire il valore doppio rispetto alla "Potenza RMS" che si trova nel data-sheet. AfW richede un valore di Le a 10 KHz, ma spesso i costruttori non specificano a che frequenza è rilevato il dato. Inseriamo comunque il valore che troviamo o lasciamo il campo vuoto, tanto poi bisognerà correggerlo comunque.







Non cliccare su "Assegna curve ideali", altrimenti le curve di risposta e impedenza verranno ricalcolate a partire dai parametri appena inseriti. Niente di grave, comunque, perchè basterà reiportare le curve o ricaricare i file CRW salvati precedentemente, reinserendo poi i parametri di T&S. Clic su OK e usciamo.



Ora possiamo salvare nuovamente l'altoparlante, tanto per non perdere i dati appena inseriti, ma non è ancora finita qui.

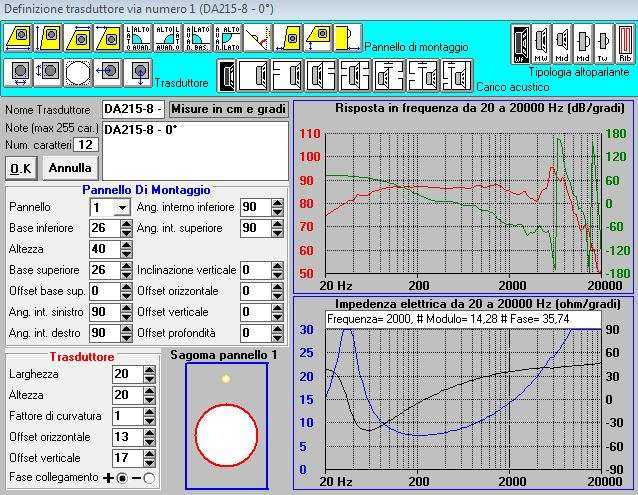

 da215-8 dati impedenzaDalla schermata di definizione dell'altoparlante ricaviamo i dati di modulo e fase a 2000 Hz e a 10000 Hz e ce li segnamo in un foglietto. In figura a fianco, per esempio, vediamo che a 2000 Hz il modulo è 14.28 Ohm e la fase vale 35.74°.













da215-8 correzione le

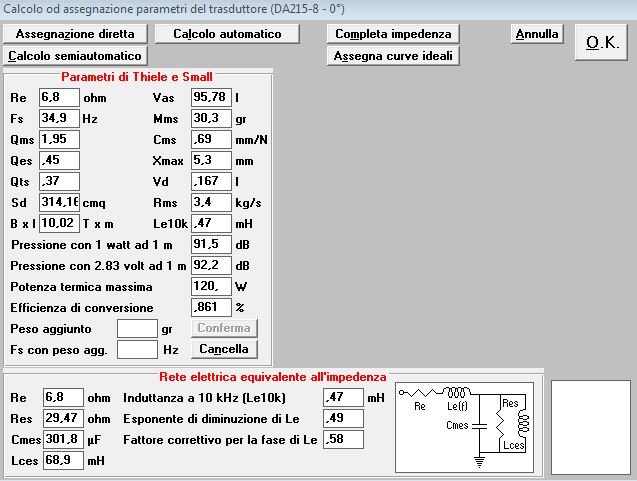

Torniamo nella finestra dei parametri e, in basso, impostiamo i dati di "Induttanza a 10 KHz (Le 10KHz)", "Esponente di diminuzione dei Le" e "Fattore correttivo per la fase di Le" come in figura. Queste correzioni servono per fare in modo che tutta la parte della curva d'impedenza che non viene definita dai parametri di T&S (ricordo che essi servono per stabilire solo il comportamento nell'intorno della risonanza Fs) venga calcolata correttamente quando si dimensiona un carico acustico. Se non lo facessimo la curva d'impedenza oltre i 200 - 400 Hz verrebbe completamente errata e si commetterebbero degli errori notevoli in fase di studio del filtro cross-over.

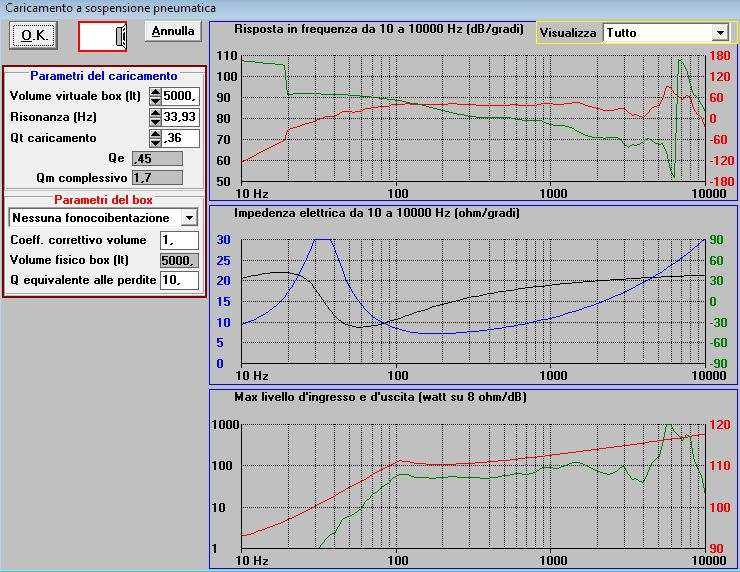

da215-8 sospensione pneumaticaPer trovare i valori giusti è necessario procedere per passi, ma una volta presa la mano non ci vuole molto per ottenere una curva calcolata aderente a quella misurata in aria libera. Per verificare che la terna di valori inserita è corretta, bisogna cliccare su "Conferma" uscire dalla finestra dei parametri con OK, menù "Carica acusticamente", "Sospensione pneumatica" in 5000 litri (praticamente come se fosse in aria libera), tornare alla finestra di definizione altoparlante con OK.

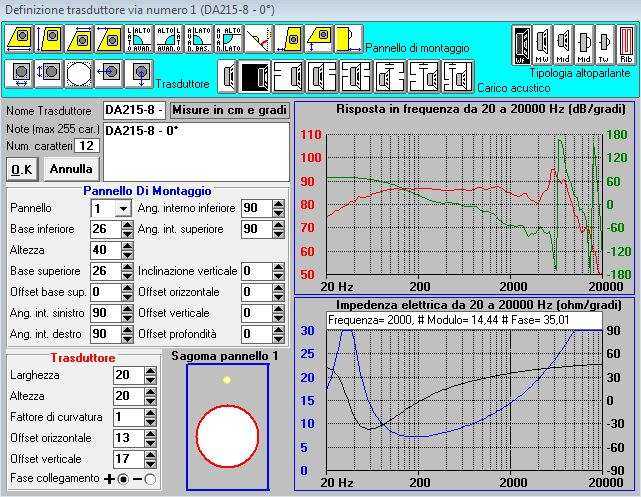

da215-8 valori correttiOra, cliccando sul grafico della curva d'impedenza, dobbiamo vedere che i dati di modulo e fase a 2000 Hz e a 10000 Hz devono essere sufficientemente vicini a quelli che ci eravamo segnati sul foglietto.

Se non lo sono, clic su "Carica Acusticamente", "Aria libera", si torna sui parametri e si correggono nuovamente i tre valori di cui sopra.

Una volta che abbiamo trovato una buona corrispondenza dobbiamo ricordarci di mantenere l'altoparlante in aria libera (eliminare il carico acustico) per poterlo finalmente salvare nella sua forma definitiva.





A questo punto l'altoparlante è completo di tutto quello che serve per poterlo richiamare e lavorare su di esso ottenendo previsioni realistiche sia come carico acustico che come funzionamento sotto filtro.



Se volessimo preparare un altoparlante con la risposta anche fuori asse (Dayton Audio le fornisce) basterà caricare l'altoparlante in asse in formato CRW, salvarlo con un nome diverso (DA215-8-30.CRW, per esempio) e importare solamente la curva di risposta FRD esattamente come abbiamo visto all'inizio della guida. Una volta importata la curva salvare nuovamente l'altoparlante.
