IMPORTAZIONE CURVA DI RISPOSTA IN FREQUENZA
Apriamo Audio for Windows, clicchiamo sul sistema a due vie, tanto per aprire un sistema già pronto.
Clic sull'icona del woofer. Selezionamo "Definisci", si apre una nuova finestra da cui si inseriscono tutte le caratteristiche dell'altoparlante.
Selezionare "File/importa risposta - impedenza" , entrare nella cartella FRD e selezionare il file "DA215-8-0.txt". Cliccare su "Analizza". Sulla destra compare la finestra con il report sull'analisi del file (numero di linee nulle e linee di dati utili).
Cliccare su "Imposta struttura dati".
Impostare i campi come in figura. Notare come i valori iniziali e finali dei dati coincidano. Salvare il formato dandogli un nome nel campo "Formati predefiniti" e cliccando su "Archivia formato". Uscire con OK. Doppio clic sul file "DA215-8-0.txt", dovrebbe comparire una finestra con un avviso, cliccare su OK.

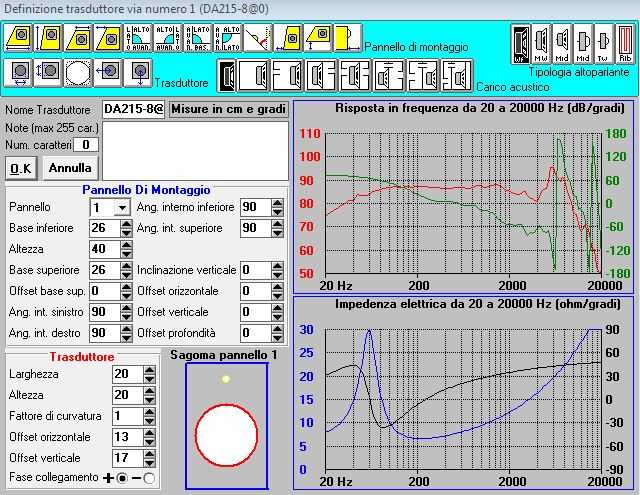

Viene visualizzata la curva di risposta in frequenza e fase acustica appena importata.
Passiamo ora a quella dell'impedenza, poichè abbiamo ancora quella generica caricata quando abbiamo aperto il sistema a 2 vie.
IMPORTAZIONE CURVA D'IMPEDENZA
Selezionare nuovamente "File/importa risposta - impedenza" , entrare nella cartella ZMA e selezionare il file "DA215-8.txt". Cliccare su "Analizza". Sulla destra compare la finestra con il report sull'analisi del file (numero di linee nulle e linee di dati utili).
Cliccare su "Imposta struttura dati".
Impostare i campi come in figura.
Notare come i valori iniziali e finali dei dati, questa volta non siano uguali. In sostanza, la finestra d'importazione considera una serie di valori da 19.585 Hz fino a 20054.893 Hz.
Salvare il formato, dandogli un nome nel campo "Formati predefiniti" e cliccando su "Archivia formato". Uscire con OK. Doppio clic sul file "DA215-8.txt".
Viene caricata la curva d'impedenza in modulo e fase. A questo punto salviamo l'altoparlante in formato CRW. Se si trattasse di un tweeter, la procedura sarebbe praticamente terminata. Tuttavia, trattandosi di un woofer non è ancora finita qui, perchè dobbiamo ancora inserire i parametri di Thiele e Small (TSP) per definirne il comportamento in bassa frequenza e poter così determinare i carichi acustici.
